Geometrické charakteristiky

Základní geometrické charakteristiky pilového pásu

  • b = šířka pásu
  • s = tloušťka pásu
  • h = výška zubu
  • t = rozteč zubu
  • α = úhel čela
  • γ = úhel hřbetu
  • w = šířka rozvodu



Základní charakteristiky - šířka pásu, tloušťka pásu a délka pásu jsou určeny konkrétním typem stroje - pásovou pilou.

Zubová rozteč, úhel čela a šířka rozvodu výrazně ovlivňují řezné podmínky a tím i výslednou kvalitu řezu.

Pokud si nejste jistí s výběrem pásu pro vaši aplikaci, neváhejte se obrátit na naše obchodní zástupce, kteří Vám ochotně s volbou pásu pomohou.

Rozvod zubů

Rozvod zubů, neboli vychýlení zubů do stran, je nezbytný pro to, aby proříznutá drážka v obrobku byla širší než samotné tělo pásu. Bez něj by docházelo k nadměrnému tření, růstu spotřeby energie a zvyšování teploty řezání. Přesnost rozvodu je kritická pro užitnou hodnotu pásu – zásadně ovlivňuje kvalitu řezu a celkovou životnost pásu. Při výrobě je přesnost rozvodu 100% kontrolována. V moderních výrobách se ke kontrole používá bezkontaktní měření pomocí CCD kamer.

Existuje mnoho druhů rozvodů jak pro konstantní tak variabilní rozteče. Nejčastěji používaný je skupinový rozvod, který obsahuje jeden shrnovací (nerozvedený) zub, a následně se střídá vychýlení zubu doleva a doprava

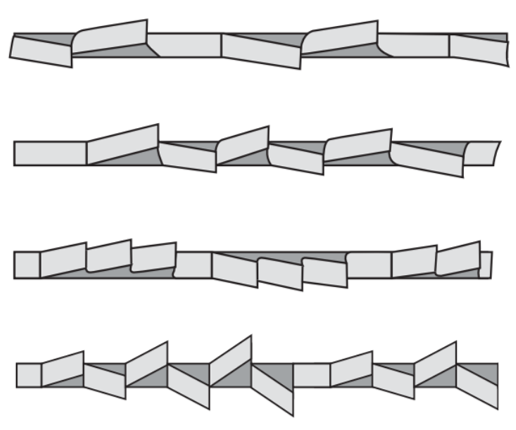

Druhy rozvodů:

  • Standardní - používá se na pásech s konstantní roztečí < 10 TPI



  • Variabilní - skupinový rozvod pilových pásů s variabilní roztečí



  • Vlnitý - pro pásy s velmi jemnou roztečí 14 - 32 TPI



  • Variabilní progresivní - velikost rozvodu se v rámci jedné skupiny progresivně mění



Kontrola rozvodu

Přesnost rozvedení zubů významně ovlivňuje řezné vlastnosti a užitnou hodnotu pilového pásu. Hlavním kritériem je stejnoměrné vychýlení zubů do obou stran. Vzhledem k důležitosti správného rozvodu je při výrobě věnována velká pozornost kontrole rozvodu. Kvalita rozvodu může být kontrolována automaticky, např. pomocí CCD kamery, která kontroluje rozvod s přesností 0,002 mm.
